Matice s prirubnicom: strukturne značajke, scenariji primjene i vodič za odabir

Matica prirubnice

Jesu li ove pritužbe poznate u radionicama strojeva i na gradilištima cjevovoda? Obični matici imaju tendenciju da se "pokvare" pod vibracijama ili velikim opterećenjem, ne samo da usporavaju projekt, već i predstavljaju sigurnosnu opasnost. Ali iskusni tehničari znaju da njihova zamjena maticom koja ima disk često rješava problem—to je matica s prirubnicom. Danas ćemo detaljno objasniti ovo "čarobno oružje protiv labavljenja".

Što su prirubne matice ?

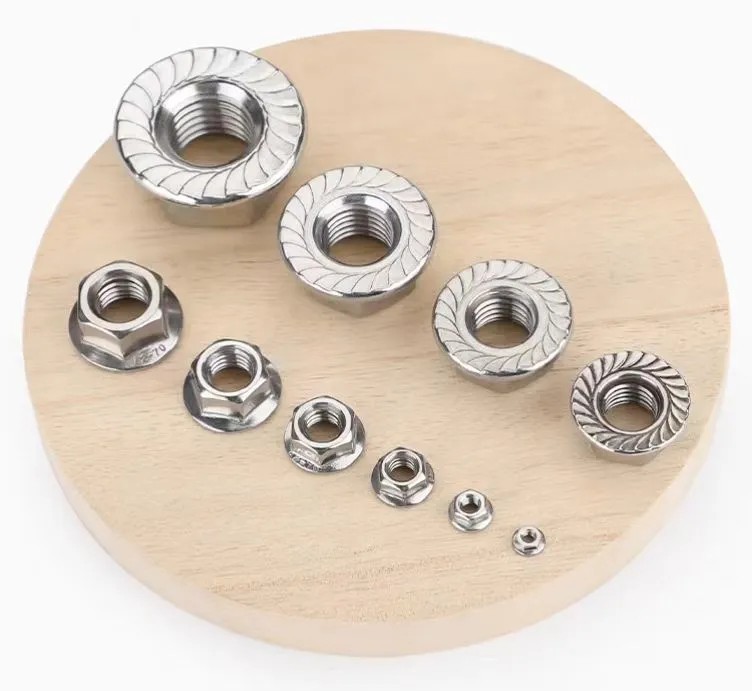

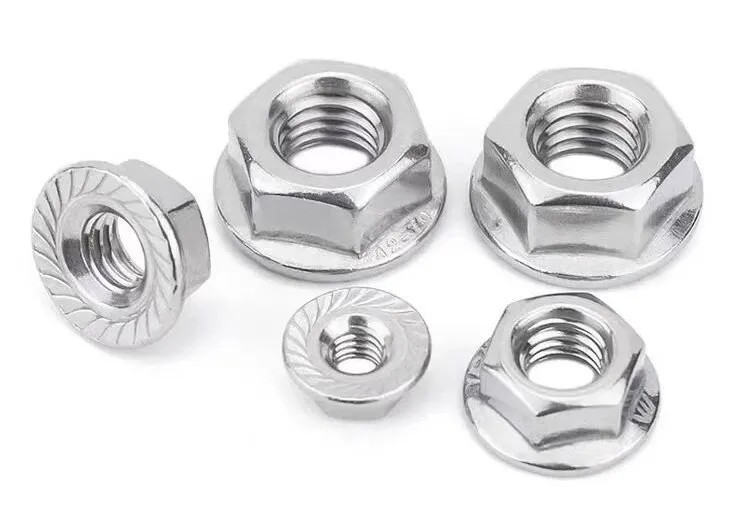

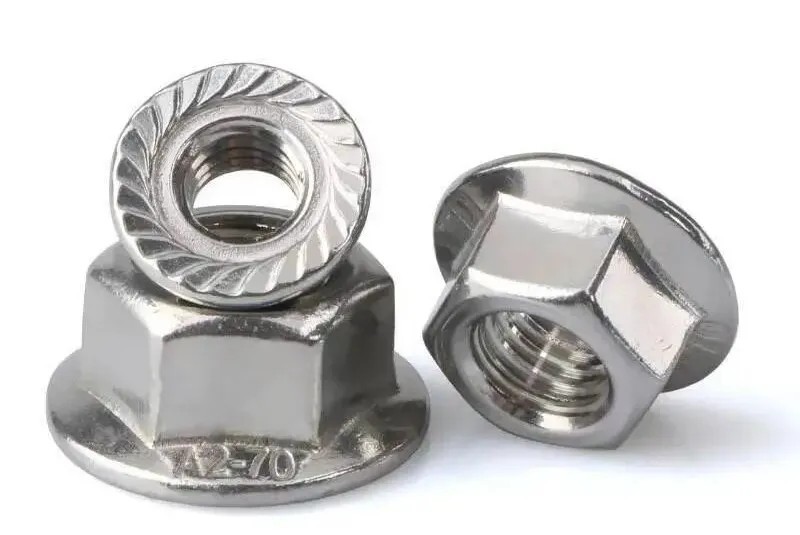

Matica s oprugom, također poznata kao matica s podloškom ili nazubljena matica, razlikuje se od obične šesterokutne matice po izgledu - ima veliku "prirubnicu" na jednom kraju, poput "ravne cipele" za maticu, s nekim prirubnicama s finim nazubljenjima ili valovitim linijama. Ne podcjenjujte ovaj dizajn; to je ključno za njegovu stabilnost.

U usporedbi s običnom maticom, eliminira dva koraka: nije potrebna dodatna podloška, ​​što omogućuje ugradnju u jednom koraku; i nema potrebe opetovano provjeravati podloške koje nisu poravnate, što uvelike poboljšava učinkovitost montaže. Osobito u operacijama na velikim visinama ili u zatvorenim prostorima, ovaj "integrirani" dizajn štedi radnicima mnogo truda.

Jezgra prirubnih matica

Glavni uzrok otpuštanja običnih matica leži u koncentriranom pritisku i nedovoljnom trenju. Matice s prirubnicom rješavaju ovaj problem kroz tri značajke dizajna, o kojima ćemo raspravljati jednu po jednu:

Disperzija tlaka: Transformacija "sile vrha igle" u "planarnu silu"

Široka prirubnica ravnomjerno raspoređuje silu zatezanja matice po površini spojenih dijelova, s kontaktnom površinom 3-5 puta većom od one kod običnih matica. Time se sprječava udubljenje na površini obratka i izbjegava skidanje navoja uzrokovano prekomjernim lokaliziranim naprezanjem, smanjujući rizik od labavljenja na njegovom izvoru.

Mehanička brava za zatvaranje: nazubljeni zubi kao "kandže protiv klizanja"

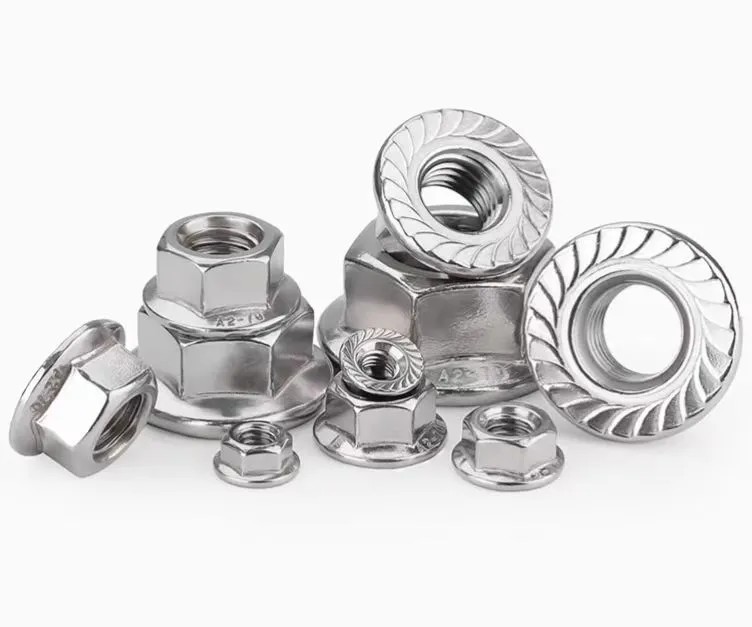

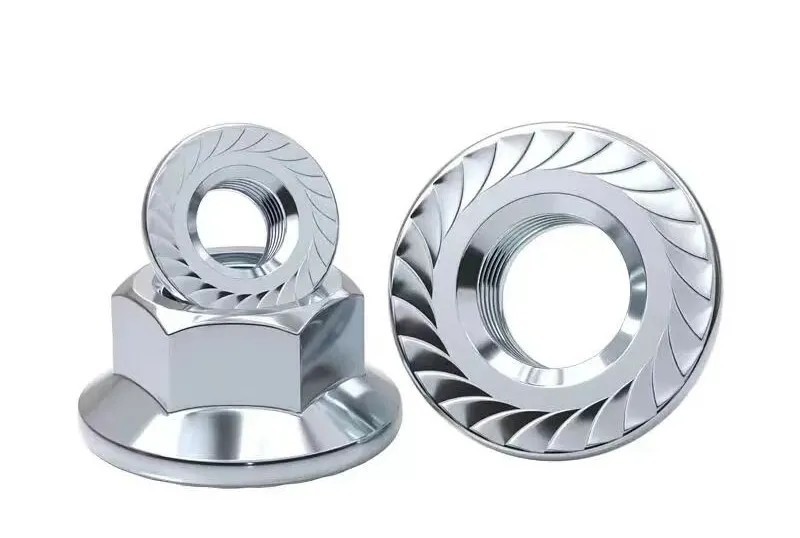

Prilikom zatezanja matice s nazubljenom prirubnicom, nazubljeni zupci poput kandži zahvaćaju površinu spojenih dijelova, tvoreći mehaničku bravu. Ovo "fizičko zaključavanje" pouzdanije je od oslanjanja isključivo na trenje niti kako bi se spriječilo labavljenje; čak i uz visokofrekventne vibracije u opremi, matica se neće "okretati i skliznuti".

Pomoćna funkcija brtvljenja: Blokira nečistoće za povećanu izdržljivost

Prirubnica čvrsto prianja uz površinu obratka, osiguravajući određeni stupanj brtvljenja kako bi se spriječilo ulazak prašine, ulja i mrlja od vode u otvore s navojima, smanjujući koroziju i hrđu i produžujući radni vijek spoja.

Matica prirubnice Avoidance Guide

Matice s prirubnicom nisu prikladne za sve scenarije; odabir pogrešne vrste može biti gubitak novca. Zapamtite ove ključne točke odabira:

Scenariji s malim opterećenjem i bez vibracija

Za primjene poput popravljanja kućnih ormara ili sastavljanja lakih polica, obične matice savršeno su prikladne. Prednost matica s prirubnicom protiv labavljenja je nepotrebna i samo povećava troškove.

Za iznimno velike veličine provjerite dostupnost prije naručivanja

Matice s prirubnicom manje od M20 uobičajene su, ali one veće od M20 su uglavnom ravne i bez zuba, a proizvođači ih općenito ne drže na zalihama. Moraju se izraditi unaprijed kako bi se izbjegla kašnjenja uzrokovana narudžbama u zadnji tren.

U okruženjima s visokom temperaturom/visokom korozijom, materijal je ključan

Obične matice s prirubnicom od čelika A3 nisu otporne na visoke temperature i koroziju. Ako se koristi u kemijskim cjevovodima ili opremi za kotlove, mora se odabrati materijal od legure 35CrMoA, a površina bi po mogućnosti trebala biti vruće pocinčana za veću otpornost na koroziju.

Mjere opreza pri korištenju

Temeljni principi korištenja prirubničke matice su "ispravan odabir tipa standardizirana instalacija prikladni radni uvjeti" kako bi se izbjeglo labavljenje ili kvar zbog nepravilnog odabira ili rada.

I. Odabir tipa i usklađivanje: Ispravan odabir je temeljan (odaberite tip prema radnim uvjetima, materijal prikladan za okoliš i točnu usklađenost specifikacija).

II. Instalacija i rad: pojedinosti određuju stabilnost (očistite spojne površine, kontrolirajte moment zatezanja i izbjegavajte korištenje dodatnih podloški).

III. Prikladni radni uvjeti: Izbjegavajte zamke pri korištenju (izbjegavajte zlouporabu u određenim scenarijima, osigurajte zaštitu za posebna okruženja i zabranite miješanje materijala).

IV. Održavanje i pregled: Produžite vijek trajanja (redoviti pregledi, pravovremena zamjena neispravnih matica i izbjegavanje ponovne uporabe).
