Što je vijak od 12,9 razreda?

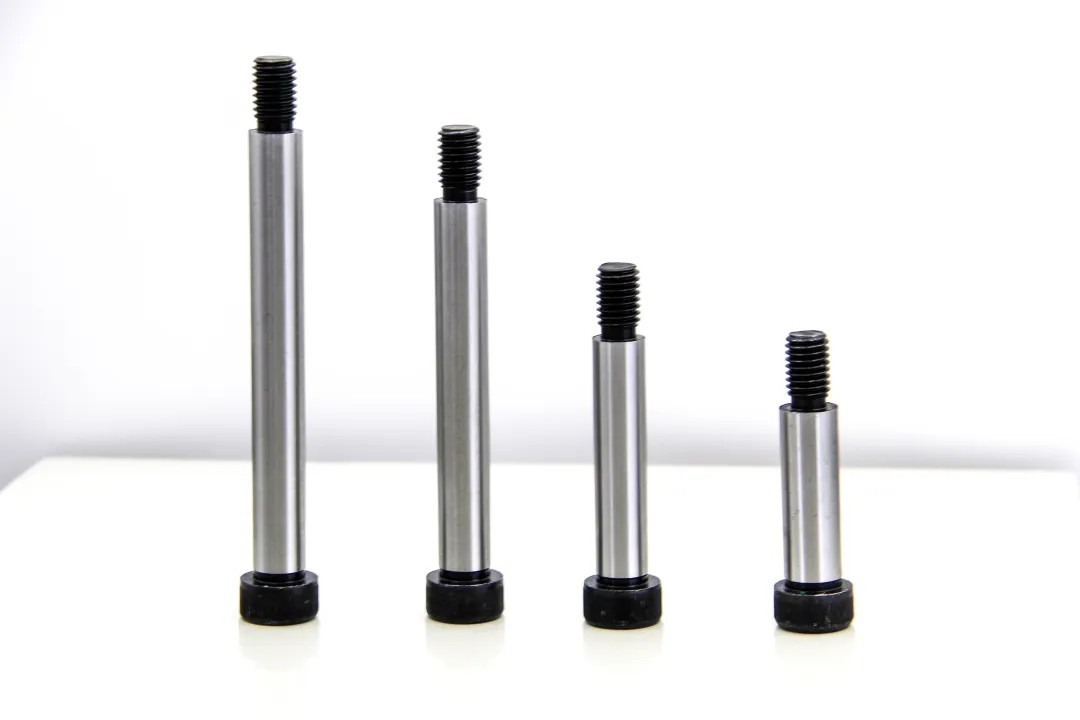

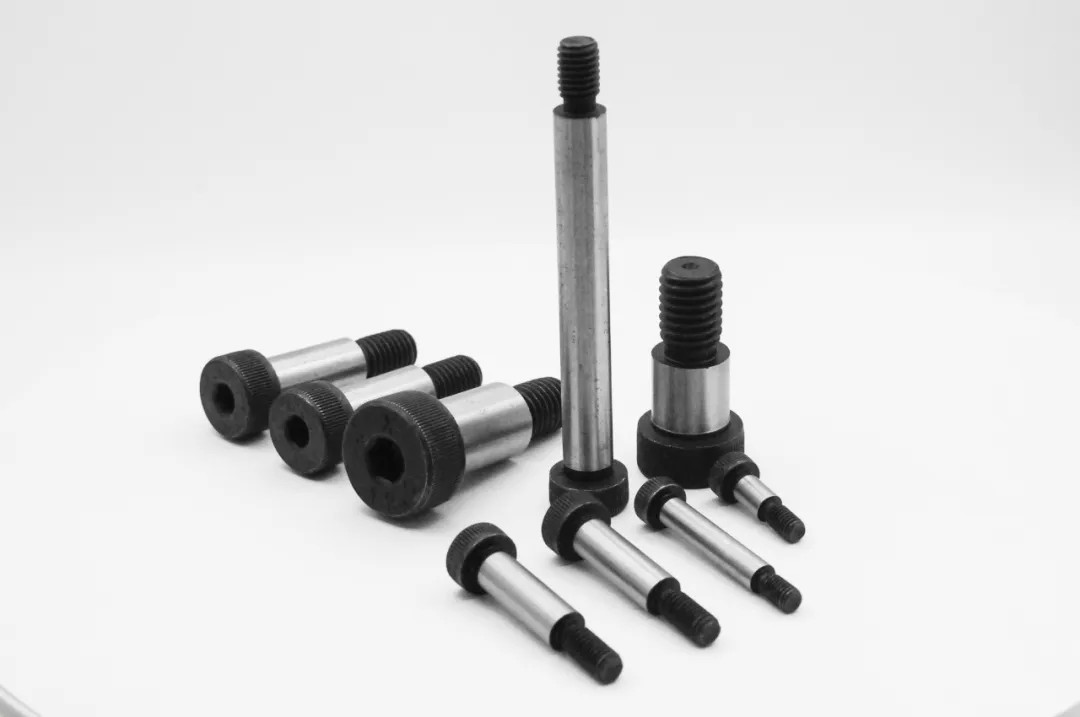

Vijak za rame od 12,9 razreda, poznat i kao vijak za rame ili šesterokut, vijak za rame, visoko je precizni pričvršćivač s glatkim ramenima i djelomičnim nitima, posebno dizajniranim za aplikacije visoke čvrstoće i preciznog pokreta.
Značajke
Strukturne značajke
Vijak za rame od 12,9 razreda sastoji se od tri ključna dijela:
Glava vijka: Obično s unutarnjim ili vanjskim šesterokutnim dizajnom, koji je prikladan za ugradnju i uklanjanje visokog okretnog momenta.
Glatko rame: Precizno obrađena kako bi se osigurala stabilnost rotirajućih ili kliznih dijelova.
Navojni kraj: Djelomično navojni dizajn kako bi se osigurala sigurna fiksacija i poboljšala kapacitet opterećenja.
Osnovne značajke
Ultra-visoka snaga: Alloy čelik (poput 42CRMO) s vlačnom čvrstoćom ≥1220MPa koristi se za osiguranje pouzdanosti u aplikacijama s visokim opterećenjem.
Precizna tolerancija: Promjer ramena, duljina i koaksijalnost strogo se kontroliraju kako bi se osiguralo precizno postavljanje i kliznu opremu mehaničkih dijelova.
Nošenje otporan i izdržljiv: Površina je ugašena, pocrnjela, fosfina ili nikla kako bi poboljšala otpornost na habanje i otpornost na koroziju.
Visoke performanse okretnog momenta: Može izdržati viši zategnuti okretni moment i pogodan je za teške strojeve i visoko dinamično okruženje opterećenja.
Scenariji primjene 12,9 vijaka ramena
Zbog velike čvrstoće, precizne obrade i prilagodljivosti pokreta, vijci za rame od 12,9 razreda široko se koriste u više industrija, posebno u scenarijima s visokim opterećenjem i visokim preciznim zahtjevima.
Mehanička oprema

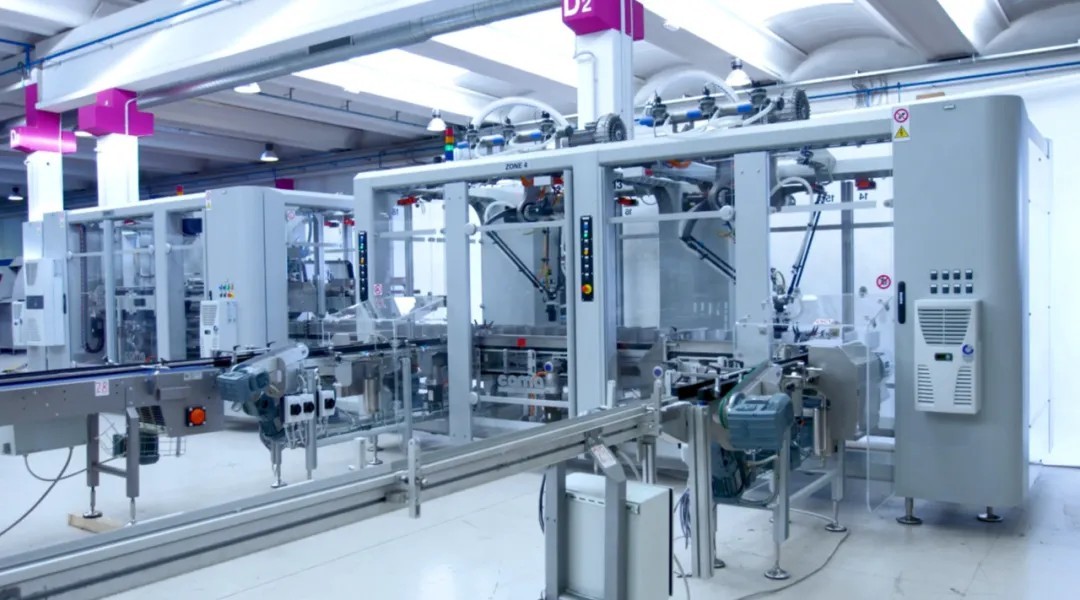

U automatiziranim strojevima, precizni strojni alati i oprema za proizvodnju, vijci za rame koriste se za podršku i klizanje komponenti kako bi se osiguralo nesmetano djelovanje opreme.
Slide tračnice i mehanizmi vodiča: Osigurajte točnost linearnog ili rotacijskog gibanja.
Prijenosni sustav: Koristi se kao vijci za pričvršćivanje sjedala za spajanje i ležaj kako bi se smanjilo trošenje na pokretnim dijelovima.
Učvršćenja i alate: Uređaji za stezanje fiksnog položaja za poboljšanje točnosti proizvodnje.
Proizvodnja kalupa

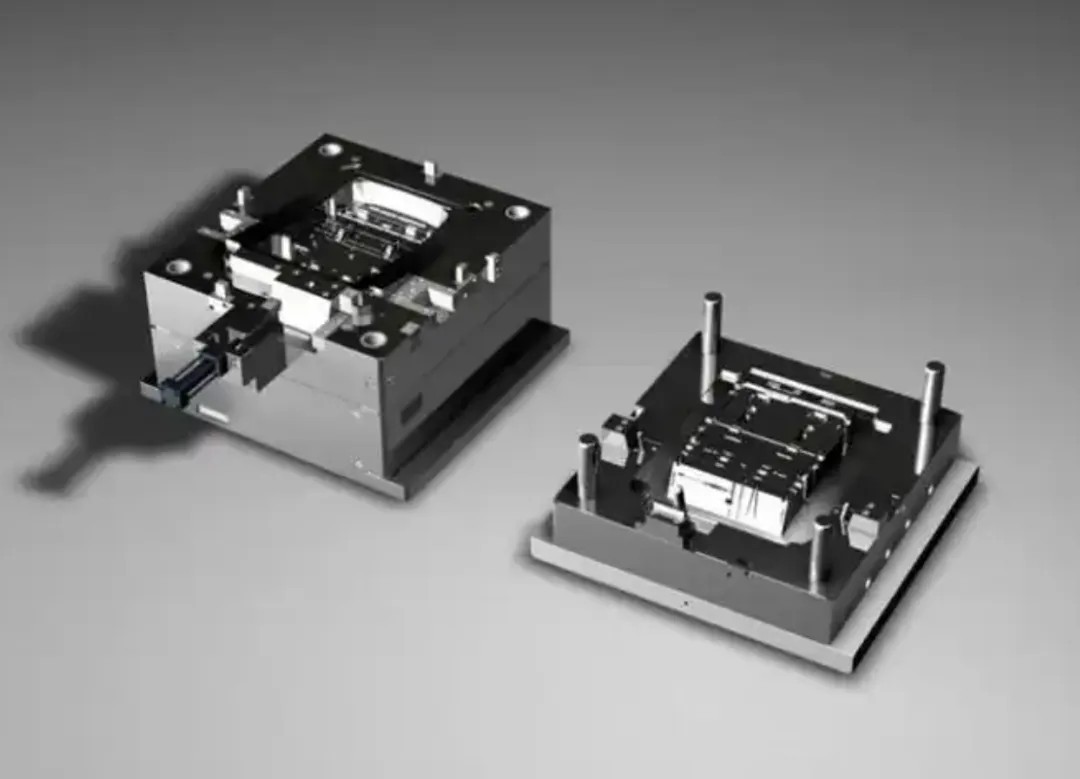

Kalup za ubrizgavanje: Koristi se za klizače, vodilice i mehanizme pozicioniranja kako bi se osiguralo glatko otvaranje i zatvaranje kalupa.
Kalup za utiskivanje: koristi se za fiksaciju vodiča i komponente klizača za poboljšanje života plijesni i točnost
Automobilska industrija

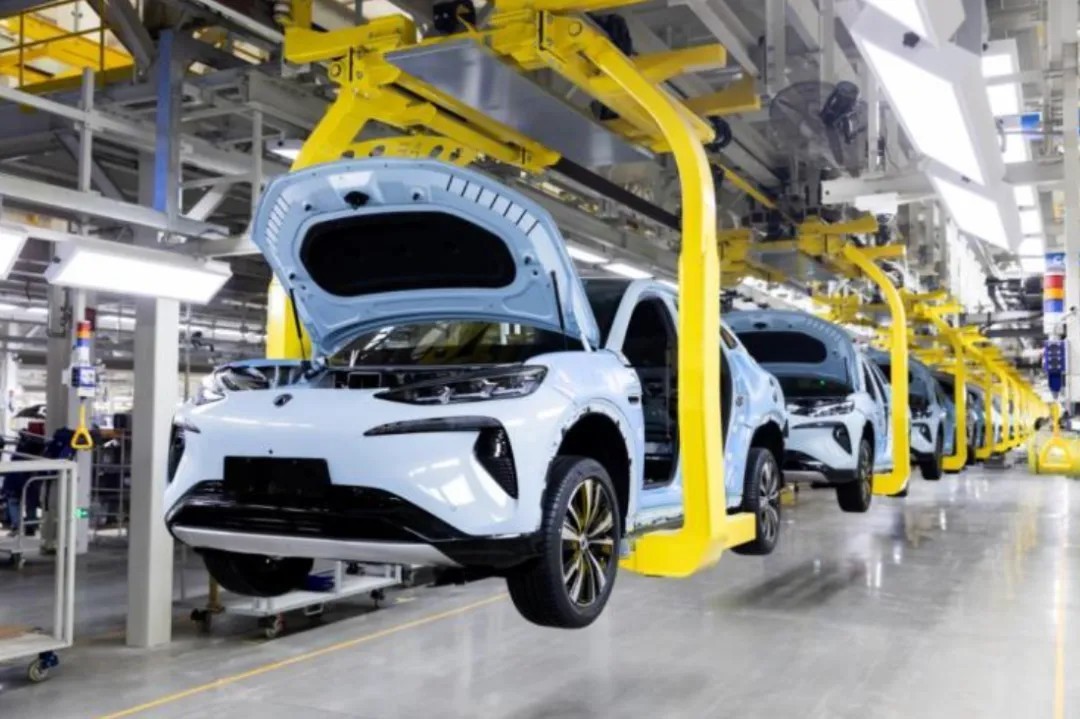

12.9 Vijci za rame od razreda široko se koriste u motorima, sustavima ovjesa i kočnicama u proizvodnji automobila.
Komponente motora: Spojite rocker ruke, spojne šipke i mehanizme ventila kako biste osigurali stabilnost tijekom rada velike brzine.
Sustav ovjesa: Izdržavaju visokofrekventne vibracije i udarne sile na spojevima amortizera i ljuljačke ruke.
Sustav kočenja: Koristi se za kočnice i klizne vodiče kako bi se osiguralo visoku temperaturnu otpornost i visoki nosivost.
Elektronička i automatizacija oprema

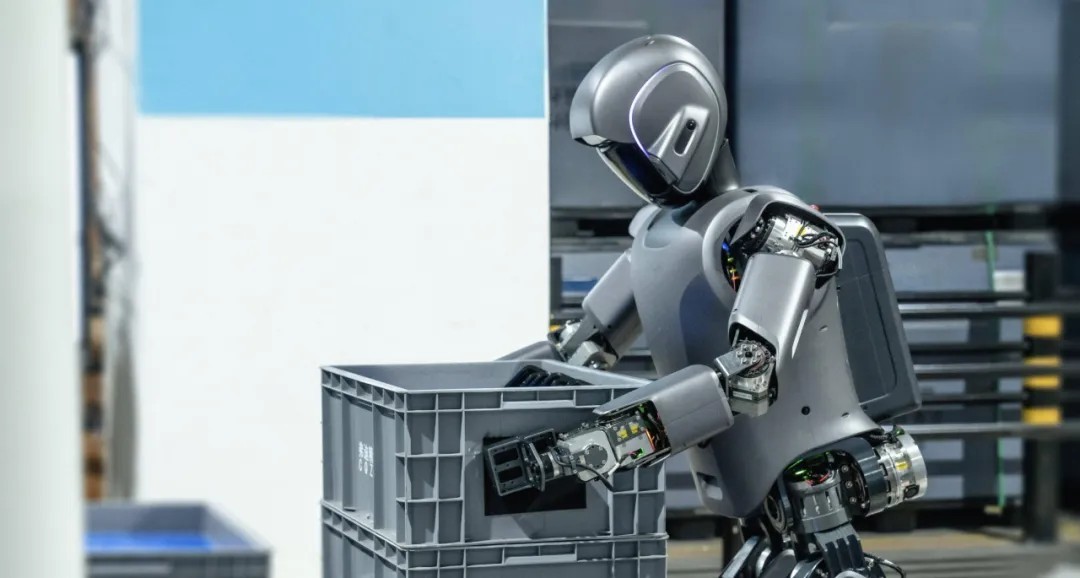

Roboti zglobovi: Koristi se kao osovine rotacije kako bi se osiguralo precizno pozicioniranje i fleksibilno kretanje robotskih ruku.
Automatizirane montažne linije: Koristi se za klizače i vodiče za poboljšanje stabilnosti i točnosti opreme.

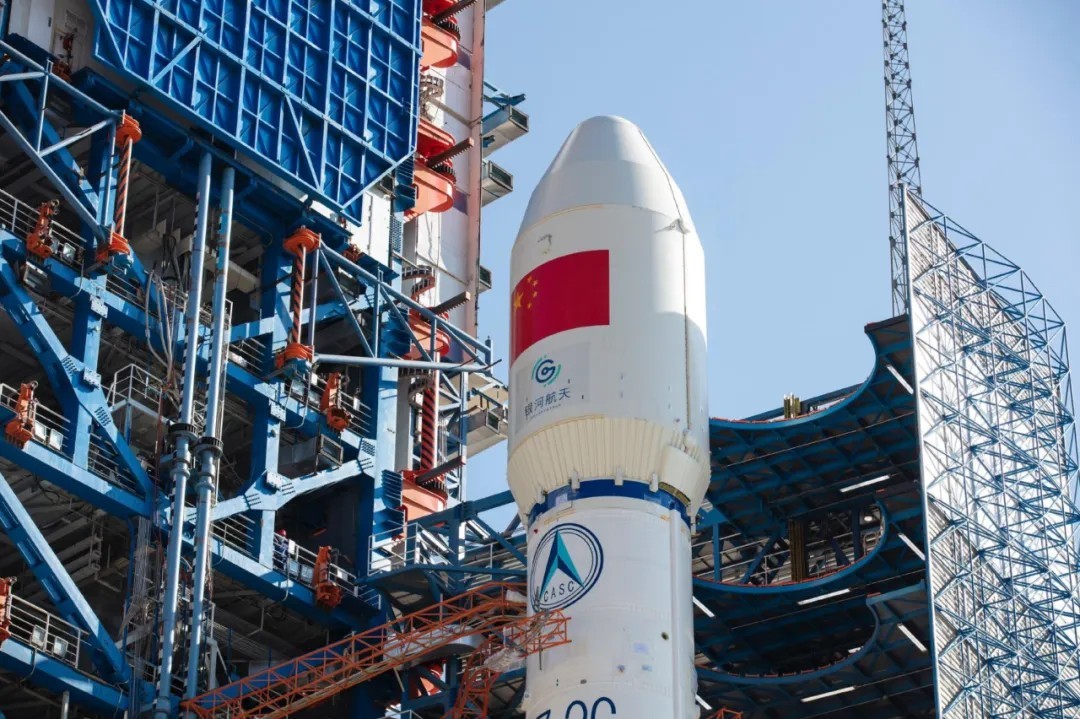

Zrakoplovstvo
Sustav kontrole leta: Koristi se za kontrolu komponenti rotacije i spajanja upravljačkih površina i zaklopki.
Satelitski manipulator: Pruža visoku preciznu rotacijsku rotaciju kako bi se osigurala stabilnost i pouzdanost.
Medicinska oprema

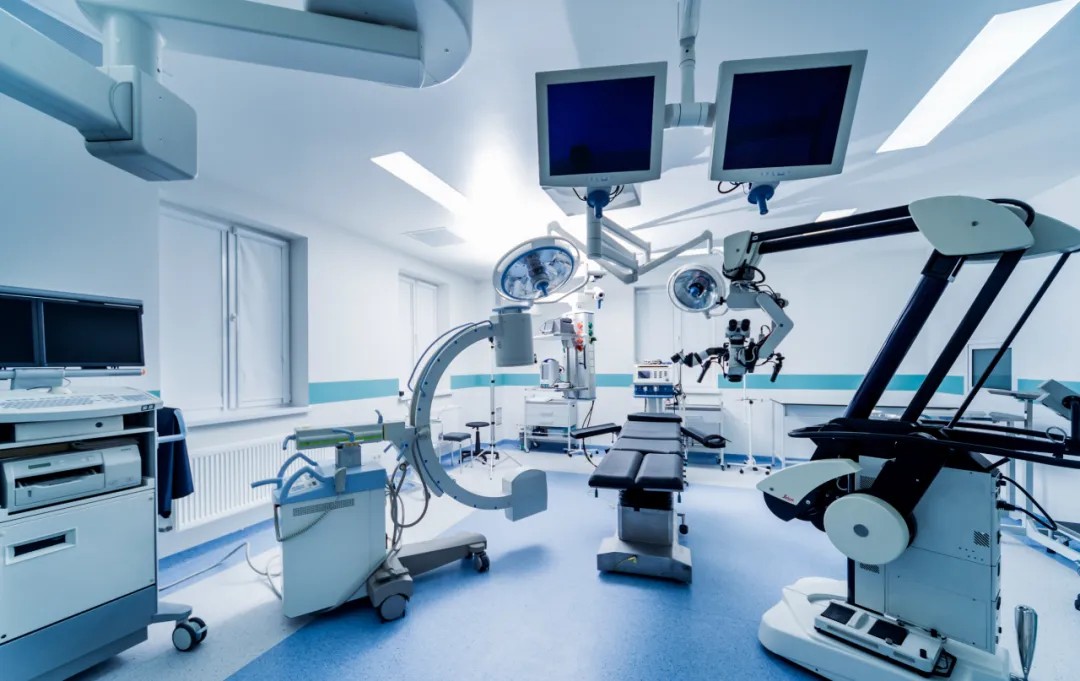

Rendgenski strojevi, CT skeneri: Koristi se za klizne tračnice i pokretne dijelove kako bi se osigurao točan rad opreme.
Kirurški roboti: Koristi se za spojeve ruku robota kako bi se osigurala precizna kontrola i stabilnost.
Proces proizvodnje vijaka od 12,9 razreda
1. Main materijala
Uobičajeni materijali za vijke za rame od 12,9 razreda uključuju:
42CRMO (legura čelika): Visoka čvrstoća, dobra otpornost na habanje, pogodna za primjene visokog opterećenja.
SCM435 (Chrome-molibdenski čelik): Dobra otpornost na žilavost i umor, pogodni za okruženje udarnog opterećenja.
Nehrđajući čelik (304, 316L): Korozija otporna, ali niska snaga, uglavnom se koristi u hrani i medicinskoj opremi.
2. Procesprodukcijski postupak
Rezanje materijala: Precizno rezanje čeličnih šipki visoke čvrstoće.
CNC precizna obrada: Okretanje glava vijka, ramena i navojnih dijelova kako bi se osigurala stroga tolerancija.
Obrada niti: Kolanje se koriste za poboljšanje snage i umora.
Toplinska obrada: Ustizanje kaljenja za poboljšanje tvrdoće i otpornost na habanje.
Površinski tretman: Galvaniziranje, crpljenje, fosfatiranje radi poboljšanja otpornosti na koroziju.
Pregled kvalitete: Za osiguravanje visoke preciznosti i konzistentnosti koristi se Tri koordinatni mjerni instrument, test tvrdoće, test zakretnog momenta.
Korozija, ali snaga je niska, uglavnom se koristi u hrani i medicinskoj opremi.
3. Standardi industriranja
Proizvodnja vijaka za rame mora biti u skladu s međunarodnim standardima kako bi se osigurala njihov učinak i pouzdanost.
ISO 7379: Standard za dimenzije, materijale i tolerancije metričkih vijaka ramena.
DIN 923: Njemački standard, koji se široko koristi na europskom tržištu.
ASME B18.3: Zahtjevi za specifikaciju za američke vijke za rame, pogodni za tržište Sjeverne Amerike.
JIS B 1180: Japanski standard, koji se koristi u proizvodnji preciznih strojeva.
Ovi standardi određuju promjer ramena, toleranciju duljine, specifikacije navoja, vlačnu čvrstoću i površinsku obradu kako bi se osigurala stabilnost i kompatibilnost vijaka u teškim okruženjima.
4.Kako odabrati vijak desnog ramena?
Kada odaberete vijak za rame, morate razmotriti sljedeće čimbenike:
Zahtjevi za učitavanje: Odredite potrebnu vlačnu čvrstoću i život umora.
Veličina ramena: Osigurajte kompatibilnost s kliznim ili rotirajućim dijelovima.
Specifikacije niti: Odaberite metričke ili carske niti pogodne za opremu.
Površinski tretman: Odaberite antikorozijske premaze kao što su pocinčani, crpljenje, fosfatiranje itd.
12.9 Vijci za rame razreda su ključni u mehaničkoj opremi, automobilskoj proizvodnji, kalupima, automatizaciji i zrakoplovstvu zbog velike čvrstoće, preciznih tolerancija i prilagodljivosti dinamičkog kretanja. Njegovi strogi proizvodni standardi i izvrsne performanse čine ga temeljnim proizvodom na tržištu vrhunskih učvršćivača.
Jeste li u svojoj industriji koristili vijke za rame od 12,9 razreda? Dobrodošli da podijelite svoje iskustvo!
