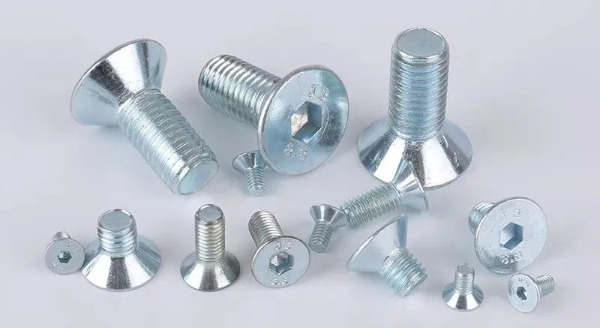

Šesterokutni vijak s ravnom glavom
Šesterokutni vijak s ravnom glavom je pričvršćivač sa suženom glavom od 90°. Glava vijka potpuno se uglavljuje u površinu obratka, ostajući ravna nakon postavljanja bez izbočenja. Ima estetski ugodan izgled, svojstva protiv zapinjanja i ravnomjernu raspodjelu sile.
Njegova glava ima unutarnji šesterokutni nastavak koji omogućuje zatezanje ili otpuštanje imbus ključem. Omogućuje veći kapacitet prijenosa okretnog momenta od tradicionalnih vijaka s upuštenom glavom Phillips, što ga čini prikladnijim za primjene pričvršćivanja visoke čvrstoće.
Strukturne značajke vijka sa šesterokutnom glavom s ravnom glavom
Konusna glava od 90° – poravnava se s površinom obratka nakon postavljanja, poboljšavajući estetiku i sigurnost.
Unutarnji šesterokutni pogon – snažna sposobnost prijenosa okretnog momenta, pogodna za pričvršćivanje visoke čvrstoće.
Šipka s djelomičnim ili punim navojem – prilagođava se različitim potrebama primjene (puni navoj povećava silu zaključavanja, djelomični navoj poboljšava stabilnost veze).
Mogućnosti višestrukih materijala – od standardnog ugljičnog čelika do legiranog čelika visoke čvrstoće, nehrđajućeg čelika ili legure titana, koji ispunjavaju različite radne uvjete.
Izborni površinski tretmani – zatamnjivanje, galvanizacija, Dacromet premaz, eloksiranje itd., poboljšavajući otpornost na koroziju i habanje.
Industrijski standard za imbus vijke s ravnom glavom
ISO 10642 – Međunarodni standard za vijke sa šesterokutnom glavom s ravnom glavom, koji specificira metričke dimenzije i tolerancije.
GB/T 70.1 – kineska nacionalna norma, koja pokriva specifikacije i performanse metričkih vijaka sa šesterokutnom glavom s ravnom glavom.
DIN 7991 – njemački standard, primjenjiv na upuštene vijke visoke čvrstoće u industriji strojeva i kalupa.
ANSI/ASME B18.3 – američki standard, primjenjiv na imperijalne upuštene vijke.
Proizvodnja šesterokutnih vijaka s ravnom glavom
Odabir sirovina
• Ugljični čelik (razred 4,8/8,8/10,9/12,9) – Prikladan za mehaničke strukture i opću opremu.
• Nehrđajući čelik (304/316) – Prikladno za okruženja otporna na koroziju, kao što je vanjska i kemijska oprema.
• Legirani čelik (42CrMo, SCM435) – Pogodan za aplikacije visoke čvrstoće, otporne na udarce, kao što su automobili i alatni strojevi.
• Legura titana (TC4) – Pogodna za lagane i vrhunske primjene, kao što je zrakoplovna i medicinska oprema.
Hladni smjer
• Jednokratna hladna obrada pomoću stroja s više stanica osigurava besprijekornu integraciju glave i drške, poboljšavajući čvrstoću vijka.
Podešavanje i navoji
• Precizno CNC tokarenje osigurava točne kutove glave i tolerancije dimenzija. Navoji se valjaju kako bi se poboljšala završna obrada površine i otpornost na zamor.
Toplinska obrada
• Kaljenje i kaljenje (kaljenje kaljenjem): Poboljšava čvrstoću i žilavost, pogodno za vijke stupnja 8.8 i više. Obrada otopinom: Koristi se za vijke od nehrđajućeg čelika za poboljšanje otpornosti na koroziju.
Površinska obrada
• Pocrnjenje: Povećava otpornost na hrđu, pogodno za unutarnju opremu.
• Pocinčavanje (plavo-bijeli cink/u boji cink/crni cink): Prikladno za strojeve s općim zahtjevima otpornosti na koroziju.
• Dacromet premaz: Jaka otpornost na slani sprej, pogodan za dugotrajna vanjska okruženja kao što su automobili i mostovi.
• Oksidacijski tretman: poboljšava otpornost vijaka na visoke temperature i koroziju.
• PVD premaz (za legure titana): Povećava otpornost na trošenje i smanjuje koeficijent trenja.
1. Odabir odgovarajućeg materijala
Opća oprema: Ugljični čelik (razred 8,8/10,9) pocinčan ili pocrnjen.
Zahtjevi visoke čvrstoće: legirani čelik (12,9 razreda) kaljen.
Zahtjevi za otpornost na koroziju: polirani nehrđajući čelik 304/316 ili premaz Dacromet.
Zahtjevi za malu težinu: PVD premaz od legure titana.
2. Odabir odgovarajućih specifikacija
Odredite kut glave, veličinu navoja i duljinu prema ISO 10642 / GB 70.1 / DIN 7991.
Odaberite cijeli navoj ili djelomični navoj kako biste zadovoljili različite zahtjeve instalacije.
3. Određivanje površinske obrade
Unutarnje okruženje: pocrnjeni, galvanizirani cink.
Vanjsko okruženje: Dacromet, galvaniziran niklom.
Uvjeti visoke temperature: PVD premaz ili eloksiranje.
Šesterokutni vijci s ravnom glavom, sa svojim prednostima velikog zakretnog momenta, ravne ugradnje, estetike i sigurnosti, zauzimaju važno mjesto u područjima kao što su proizvodnja strojeva, automobilska industrija i obrada kalupa.
Prilikom odabira jednog, potrebno je osigurati optimalnu izvedbu pričvršćivanja i trajnost na temelju zahtjeva za čvrstoćom, čimbenika okoline i metoda obrade površine.
