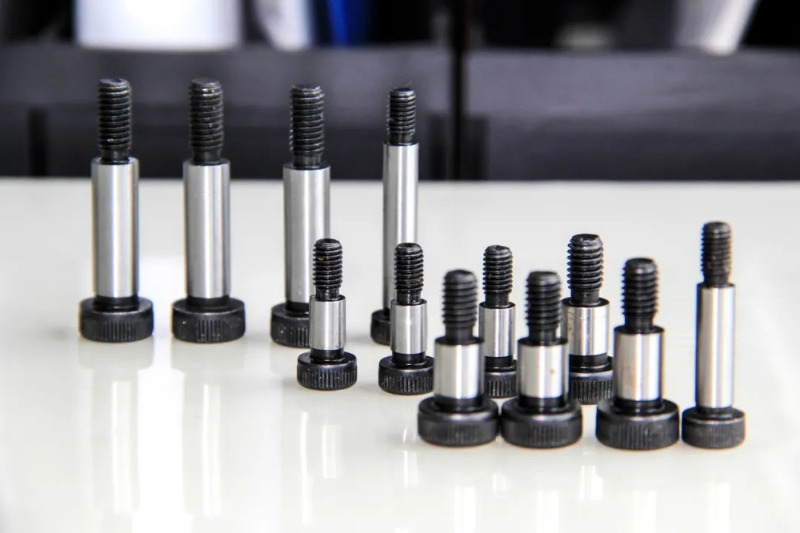

Što je rameni vijak stupnja 12,9?
Ocjena 12,9 rameni vijak , također poznat kao vijak s ramenom osovinom ili unutarnji šesterokutni vijak s ramenom, visoko je precizan pričvršćivač s glatkim rubom i djelomičnim navojem, posebno dizajniran za primjene visoke čvrstoće i preciznog gibanja.
Značajke
Strukturne značajke
Utični vijak razreda 12.9 sastoji se od tri ključna dijela:
Glava vijka: Obično dizajniran s unutarnjim ili vanjskim šesterokutnim glavama za jednostavnu ugradnju i uklanjanje s velikim zakretnim momentom.
Glatko rame: Precizno obrađen kako bi se osigurala stabilnost rotirajućih ili kliznih komponenti.
Kraj s navojem: Korištenje djelomično navojnog dizajna kako bi se osiguralo sigurno držanje i poboljšala nosivost.
Ključne značajke
Izuzetno visoka čvrstoća: Izrađen od legiranog čelika (kao što je SCM435), s vlačnom čvrstoćom ≥1220 MPa, osiguravajući pouzdanost u primjenama s velikim opterećenjem.
Tolerancije preciznosti: Promjer ramena, duljina i koaksijalnost su strogo kontrolirani kako bi se osiguralo precizno pozicioniranje i klizno pristajanje mehaničkih komponenti.
Otporan na habanje i izdržljiv: Površinski tretmani uključuju kaljenje, crnjenje, fosfatiranje ili poniklavanje, poboljšavajući otpornost na trošenje i otpornost na koroziju.
Performanse visokog zakretnog momenta: Sposoban izdržati visoke momente zatezanja, pogodan za teške strojeve i okruženja s visokim dinamičkim opterećenjem.
Primjene 12,9 razreda vijaka s ramenom
Zbog svoje velike čvrstoće, precizne strojne obrade i prilagodljivosti kretanju, rameni vijak stupnja 12,9 naširoko se koristi u mnogim industrijama, posebno u scenarijima s velikim opterećenjem i visokim zahtjevima za preciznošću.

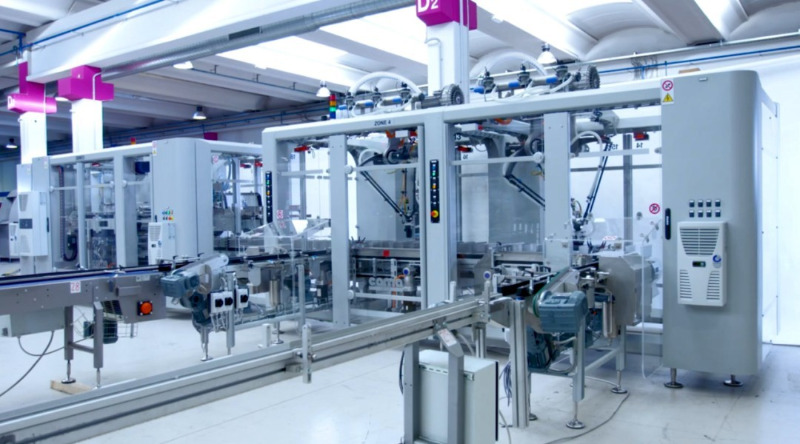

Strojna oprema
U automatiziranim strojevima, preciznim alatnim strojevima i opremi proizvodne linije, rameni vijci se koriste za podupiranje i klizanje komponenti, osiguravajući nesmetan rad opreme.
Klizne vodilice i mehanizmi za vođenje: Osigurajte točnost linearnog ili rotacijskog gibanja.
Prijenosni sustavi: Koriste se kao pričvrsni vijci za klipnjače i sjedišta ležajeva, smanjujući trošenje pokretnih dijelova.
Šablone i alati: Učvršćenja za fiksno pozicioniranje i stezanje, poboljšavajući točnost proizvodnje.

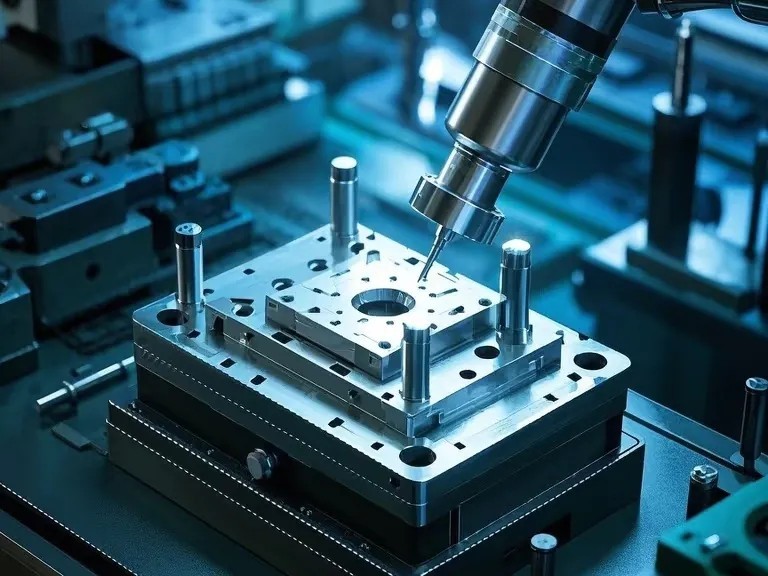

Proizvodnja kalupa
Kalupi za brizganje: Koristi se za klizače, ploče za navođenje i mehanizme za pozicioniranje kako bi se osiguralo glatko otvaranje i zatvaranje kalupa.
Matrice za štancanje: Koristi se za pričvršćivanje igle za vođenje i sklopove klizača za poboljšanje vijeka trajanja i preciznosti kalupa.

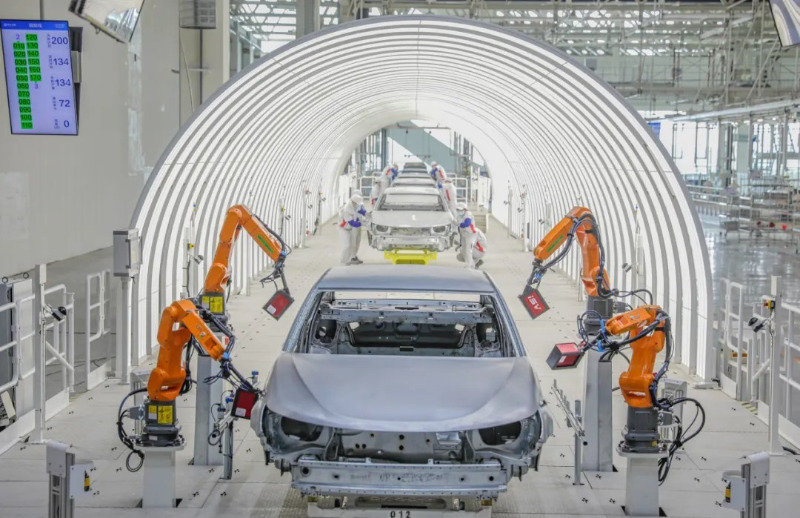

Automobilska industrija
Rameni vijci razreda 12.9 naširoko se koriste u proizvodnji automobila za motore, sustave ovjesa i kočione sustave.
Komponente motora: Spojite klackalice, klipnjače i mehanizme ventila, osiguravajući stabilnost tijekom rada pri velikim brzinama.
Sustavi ovjesa: Iskoristite amortizere i spojeve upravljačkih ruku kako biste izdržali visokofrekventne vibracije i udarce.
Kočioni sustavi: Koristi se u kočionim čeljustima i kliznim tračnicama, pružajući otpornost na visoke temperature i visoku nosivost.

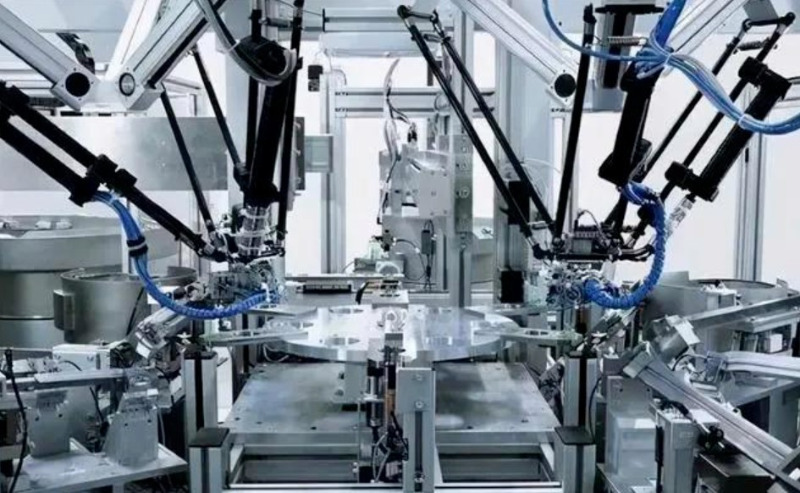

Elektronička i automatska oprema
Zglobovi robota: Koriste se kao rotacijske osi kako bi se osiguralo precizno pozicioniranje i fleksibilno kretanje robotskih ruku.
Automatizirane montažne linije: Koristi se za klizače i uređaje za vođenje radi poboljšanja stabilnosti i preciznosti opreme.
Aerospace
Sustav kontrole leta: Koristi se za upravljanje rotacijom i spajanjem kontrolnih površina, zakrilaca i drugih komponenti.
Satelitska robotska ruka: Omogućuje visokopreciznu rotacijsku točku zakretanja, osiguravajući stabilnost i pouzdanost.

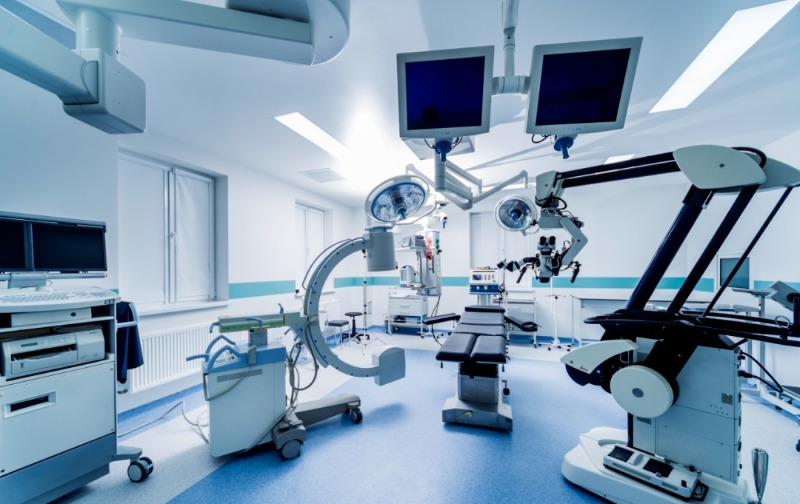

Medicinska oprema
Rendgen aparati i CT skeneri: Koristi se za klizne tračnice i pokretne dijelove kako bi se osigurao precizan rad opreme.
Kirurški roboti: Koristi se za zglobove robotskih ruku kako bi se osigurala precizna kontrola i stabilnost.
Proizvodni proces 12,9 razreda rame vijka
Glavni materijali
Uobičajeni materijali za rame vijke razreda 12.9 uključuju:
SCM435 (legirani čelik): Dobra žilavost i otpornost na zamor, pogodna za okruženja s udarnim opterećenjem.
Nehrđajući čelik (304, 316L): Otporan na koroziju, ali manje čvrstoće, uglavnom se koristi u hrani i medicinskoj opremi.
Proizvodni proces
1. Rezanje materijala: Precizno rezanje čeličnih šipki visoke čvrstoće.
2. CNC precizna obrada: Okretanje glave vijka, ramena i navojnog dijela kako bi se osigurale stroge tolerancije.
3. Obrada navoja: Namatanje navoja za poboljšanje čvrstoće i otpornosti na zamor.
4. Toplinska obrada: Kaljenje i kaljenje za poboljšanje tvrdoće i otpornosti na trošenje.
5. Površinska obrada: Galvaniziranje, crnjenje i fosfatiranje za povećanje otpornosti na koroziju.
6. Inspekcija kvalitete: Korištenje koordinatnog mjernog stroja, test tvrdoće i test momenta kako bi se osigurala visoka preciznost i dosljednost. Korozivno je, ali ima manju čvrstoću, a uglavnom se koristi u hrani i medicinskoj opremi.
Industrijski standardi
Proizvodnja ramenih vijaka mora biti u skladu s međunarodnim standardima kako bi se osigurala njihova učinkovitost i pouzdanost.
ISO 7379: Standard za dimenzije, materijale i tolerancije metričkih vijaka s ramenom.
DIN 923: Njemački standard, široko korišten na europskom tržištu.
ASME B18.3: Specifikacije za američke standardne ramene vijke, primjenjive na tržište Sjeverne Amerike.
JIS B 1180: Japanski standard, koji se koristi u proizvodnji preciznih strojeva.
Ovi standardi određuju promjer ramena, tolerancije duljine, specifikacije navoja, vlačnu čvrstoću i površinsku obradu kako bi se osigurala stabilnost i kompatibilnost vijaka u teškim uvjetima.
Kako odabrati pravi vijak za rame?
Prilikom odabira ramenih vijaka razmotrite sljedeće čimbenike:
Zahtjevi za opterećenje: Odredite potrebnu vlačnu čvrstoću i otpornost na zamor.
Dimenzije ramena: Osigurajte kompatibilnost s kliznim ili rotirajućim komponentama.
Specifikacija konca: Odaberite odgovarajući metrički ili imperijalni navoj za opremu.
Površinska obrada: Odaberite premaz protiv korozije, kao što je pocinčavanje, crnjenje ili fosfatiranje.
Rameni vijci stupnja 12.9 ključni su u strojevima, proizvodnji automobila, izradi kalupa, automatizaciji i zrakoplovstvu zbog svoje visoke čvrstoće, preciznih tolerancija i prilagodljivosti dinamičkom kretanju. Njihovi strogi proizvodni standardi i vrhunska izvedba čine ih ključnim proizvodom na tržištu vrhunskih zatvarača.
Jeste li koristili rame vijke stupnja 12,9 u svojoj industriji? Slobodno podijelite svoje iskustvo!
